空気調和（ビル管問題）

ビル管試験の過去問題で、よく出る、2回くらい出てる、1回出たけど…。
実際の試験は5択の選択問題なので、このような出題形式ではありません。
正誤問題では、同じような文言の文章は一つとしてまとめてます。

空気調和とは
熱源
空気調和方式
熱負荷

空気調和とは

空気調和とはのメモはこちら。

正誤問題（H24）
空気調和設備で、環境計測制御を用いる。

〇

正誤問題（2021）
熱搬送設備は、配管系設備とダクト系設備に大別される。

〇

熱源

熱源のメモはこちら。

正誤問題（H26）
熱源方式は、使用するエネルギーの種類や建築物用途を考慮して選定する。

〇

正誤問題（H25）
熱源設備は、冷凍機、冷却塔、ボイラ、蓄熱槽等によって構成される。

〇

正誤問題（2021）
冷凍機、ボイラ、ヒートポンプ、チリングユニットは、熱源機器にあたる。

〇

正誤問題（H30）
空調用熱源として、地球温暖化防止のため太陽熱や地中熱などの自然エネルギーが注目されている。

〇

正誤問題（2021）
太陽熱を利用した空調熱源システムは、安定的なエネルギー供給が難しい。

〇

正誤問題（H26）
自然エネルギー利用システムの一つに、地中熱を利用するシステムがある。

〇

空気調和方式

空気調和方式のメモはこちら。

正誤問題（H26）
個別方式は、中央方式の空気調和設備と異なり、他の熱源設備を必要としない。

〇

正誤問題（H25,H27,H29,2023）
個別方式の空気調和設備は、通常は外気処理能力を持たないため、外調機などの外気処理装置と併用するなどの対策が必要である。

〇

正誤問題（H26）
個別方式の空気調和設備は、通常、外気処理機能を有している。

×（通常は外気処理機能を持たない）

正誤問題（2019）
中央方式の外調機の導入が困難な場合には、室単位もしくはゾーン単位の外気導入が一般的である。

〇

正誤問題（2020）
空調・換気のパーソナル化は、空間環境の均一化に関係する。

×（空間環境もパーソナル化される）

選択問題（H29）
平成15年に改正された建築物衛生法施行令第2条では、「中央管理方式の」という文言が削除された。その理由や結果に関する次の記述のうち、最も不適当なものはどれか。
1.個別方式の空気調和設備が、比較的大規模な建築物にも採用されるようになったという背景がある。
2.中央管理方式の空気調和設備は、個別方式に比べて換気量不足による室内空気汚染の発生が懸念される。
3.個別方式の空気調和設備は、湿度管理が困難で冬期に低湿度状態になりがちである。
4.空気調和方式の個別方式・中央管理方式にかかわらず、同じ管理基準で適切に維持管理される必要がある。
5.空気調和方式の個別方式・中央管理方式の区別が明確でなくなってきた状況がある。

2（中央管理方式は、個別方式に比べて換気量は多い）

空気調和プロセス

空気調和プロセスのメモはこちら。

選択問題（H23）
暖房時における単一ダクト方式の空気調和システムを図ーＡに示す。
図ーBは、図ーAのa～hにおける空気の状態変化を湿り空気線図上に表したものである。図ーA中のeに相当する図ーBの中の状態点は、次のうちどれか。

イ（加熱器後で乾球温度が高く、加湿器前で絶対湿度は低い点）

選択問題（H24）
定風量単一ダクト方式の空気調和システムを図-Aに示す。
図-Bは図-Aのa～eにおける最大冷房負荷時の標準的な状態変化を湿り空気線図上に表したものである。図-A中のdに相当する図-Bの状態点は、次のうちどれか。

イ（乾球温度が最も低い冷却コイル後のcはアなので、2番目に低い点）

選択問題（H26）
定風量単一ダクト方式における空気調和システムを図ーAに示す。
図ーBは、図ーAのa～eにおける最大冷房負荷時の標準的な状態変化を湿り空気線図上に表したものである。図ーA中のeに相当する図ーBの状態点は、次のうちどれか。

ウ（外気と還気の混合点bはエなので、オとウで乾球温度の低い方の点）

選択問題（H27）
暖房時における定風量単一ダクト方式の空気調和システムを図ーAに示す。
図ーBは、図ーAのa～hにおける空気の状態変化を湿り空気線図上に表したものである。図ーA中のbに相当する図ーB中の状態点は、次のうちどれか。

エ（外気と還気の混合点なので、エ）

選択問題（H29）
冷房時における単一ダクト方式の空調システムを図ーAに示す。
図ーBは、図ーＡのa～eにおける空気の状態変化を湿り空気線図上に表わしたものである。図ーA中のdに相当する図ーB中の状態点は、次のうちどれか。

エ（乾球温度が最も低い冷却器後のcはオなので、2番目に低い点）

選択問題（2020）

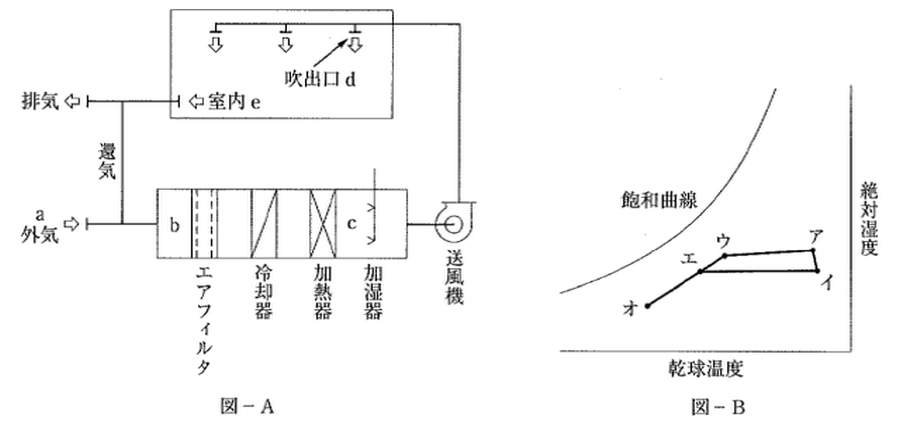

暖房時における空気調和システムを図ーAに示す。
図ーBは、図ーAのa～eにおける空気の状態変化を湿り空気線図上に表したものである。図ーAのdに相当する図ーB中の状態点は、次のうちどれか。

ア（乾球温度が最も高い加熱器後のcはイなので、2番目に高い点）

選択問題（2023）
定風量単ーダクト方式を図ーAに、冷房最大負荷時の状態変化を図ーBに示す。図ーAの各点に対する図ーBの状態点との組合せとして、最も適当なものは次のうちどれか。
[aーア、b—ウ、cーエ、dーイ、eーオ]

dーイ（乾球温度が最も低いcはアなので、2番目のdはイ）

穴埋め問題（2021）
湿り空気線図上で、冷水コイル入口空気の状態点をA、コイル出口空気の状態点をBとし、乾球温度がA点と等しく、かつ絶対湿度がB点と等しい状態点をCとする。
A点、B点、C点の比エンタルピーをそれぞれhA、hB、hCとし、冷水コイルを通過する空気の質量流量をG[kg/h]とすると、冷水コイルによる除去熱量の潜熱分は[　ア　]、顕熱分は[　イ　]で表される。
[G(hA－hB)、G(hA－hC)、G(hC－hB)]

ア：G(hA－hC)　イ：G(hC－hB)
　　潜熱は湿度の変化なのでA→C、顕熱は温度の変化なのでC→Bとなる

選択問題（2021）
空気調和における湿り空気線図上での操作に関する次の記述のうち、最も不適当なものはどれか。
1.暖房時に水噴霧加湿を用いる場合、温水コイル出口の温度は設計給気温度より高くする必要がある。
2.冷房時の室内熱負荷における顕熱比SHF＝0.8の場合、空調機からの吹出し空気の絶対湿度は室内空気より低くする必要がある。
3.温水コイル通過後の空気は単純加熱となり、通過前後で絶対湿度は変化しない。
4.還気と外気の混合状態は、湿り空気線図上において還気と外気の状態点を結んだ直線上に求められる。
5.冷水コイルによる冷却除湿では、コイル出口における空気の相対湿度は100%となる。

5（冷却コイル出口の点は飽和空気線に近いが、線上にはない）

選択問題（2023）
空気調和における湿り空気線図上での操作に関する次の記述のうち、最も不適当なものはどれか。
1.温水コイル通過後の空気は単純加熱となり、通過前後で絶対湿度は変化しない。
2.冷房時の室内熱負荷における顕熱比(SHF)が0.8の場合、空調機からの吹出し空気の絶対湿度は室内空気より低くなる。
3.暖房時に水噴霧加湿を用いる場合、給気温度は加湿前の温水コイルの出口温度と等しくなる。
4.還気と外気の混合状態は、湿り空気線図上において還気と外気の状態点を結んだ直線上に求められる。
5.冷水コイルによる冷却除湿では、バイパス空気によりコイル出口における空気の相対湿度は100%とならない。

3（水噴霧加湿すると、蒸発潜熱で温度は下がる）

エアハンドリングユニット（空気調和機）

エアハンドリングユニット（空気調和機）のメモはこちら。

正誤問題（H25）
空気調和機は、室内に供給する空気の清浄度、温度、湿度を所定の状態に調整する装置である。

〇

正誤問題（H29,2023）
エアハンドリングユニットは、熱源設備から供給される冷水・温水・蒸気等を用いて空調空気を作り、各ゾーン・各室にダクトにより送風する。

〇

正誤問題（H25）
空気調和機の代表的な装置として、ユニット型空調機、ターミナル型空調機、パッケージ型空調機等がある。

〇

正誤問題（2021）
空気調和機には、広くはファンコイルユニットも含まれる。

〇

選択問題（H26,2019）
空気調和機の構成要素の上流側からの設置順に並べよ。
[加熱コイル、冷却コイル、加湿器]

冷却コイル→加熱コイル→加湿器

選択問題（H24）
標準的なエアハンドリングユニット本体を構成する機器に含まれないものは、次のうちどれか。
[膨張弁、加湿器、ドレンパン、送風機、エアフィルタ]

膨張弁

選択問題（2024）
標準的なエアハンドリングユニットを構成する機器として、最も不適当なものは次のうちどれか。
[圧縮機、熱交換器、加湿器、送風機、エアフイルタ]

圧縮機

正誤問題（H24）
エアハンドリングユニットでは、冷温水が用いられる。

〇

正誤問題（2021）
システム型エアハンドリングユニットは、全熱交換器、制御機器、還気送風機等の必要機器が一体化された空調機である。

〇

正誤問題（2022）
エアハンドリングユニットの構成機器には、加湿器がある。

〇

正誤問題（2022）
エアハンドリングユニットの構成機器には、エアフィルタがある。

〇

正誤問題（H28,2021）
エアハンドリングユニットは、冷却・加熱のための熱源を内蔵している。

×（熱源をもたない）

正誤問題（2020）
エアハンドリングユニットは、冷却・加熱のための熱源をもたない。

〇

正誤問題（H28）
エアハンドリングユニットは、使用目的に合わせて構成機器の組合せを変更することができる。

〇

正誤問題（2020）
エアハンドリングユニットは、使用目的に合わせて構成機器を変更することはできない。

×（組合せを変更することができる）

空調のゾーニング

空調のゾーニングのメモはこちら。

正誤問題（H23）
ペリメータ制御では、放射温度センサを用いて室温制御を行うことにより、快適性が向上する。

〇

熱源の構成と特徴

熱源の構成と特徴のメモはこちら。

正誤問題（H23,H28,2021）
ヒートポンプ方式は、1台で温熱源と冷熱源を兼ねることができる。

〇

正誤問題（H23,H28,2023）
ヒートポンプ方式は、冷水と温水を同時に取り出せる機種がある。

〇

正誤問題（H23,H28,H30）
ヒートポンプ方式は、電動冷凍機+ボイラ方式に比べて、夏冬の電力消費の差を小さくできる。

〇

正誤問題（H25,H26）
現在採用されている個別方式空気調和設備は、ヒートポンプ式冷暖房兼用機が大部分を占める。

〇

正誤問題（H25,2019）
電動冷凍機+ボイラ方式は、冷熱源として電動機駆動のレシプロ冷凍機やターボ冷凍機を、温熱源としてセクショナルボイラや炉筒煙管ボイラを用いる方式である。

〇

正誤問題（2020）
電動冷凍機＋ボイラ方式は、熱源種別でいえば、冷熱源は冷水、温熱源は温水又は蒸気である。

〇

正誤問題（H29）
電動冷凍機とボイラを組み合わせる方式は、年間を通して電力消費量の変化が小さい。

×（夏冬の電力消費の差が大きく、夏が大きい）

正誤問題（2021）
電動冷凍機とボイラを組み合わせる方式は、夏期に電力消費量がピークとなる。

〇

正誤問題（2019,2020）
吸収冷凍機＋蒸気ボイラ方式は、年間を通じてガス又は油が使用され、冷熱源は冷水、温熱源は蒸気である。

〇

正誤問題（H25,H29,H30,2021,2023）
吸収冷凍機+蒸気ボイラ方式は、空調以外の給湯・洗浄・消毒等の用途に高圧蒸気を必要とする病院、ホテル、工場等での採用例が多い。

〇

正誤問題（H24）
コージェネレーションとは、雑用水に関係する。

×（排熱の有効利用）

正誤問題（H25,H27,2020,2022,2023）
コージエネレーション方式は、エンジンなどを駆動して発電するとともに、排熱を回収して利用する方式である。

〇

正誤問題（H26,2019）
コージェネレーション方式では、エンジンなどの排熱を利用することで高い総合エネルギー効率を確保する。

〇

正誤問題（H29,2021）
電力需要を主として運転するコージェネレーション方式では、空気調和その他の熱需要に追従できない場合がある。

〇

正誤問題（2022）
コージェネレーション方式は、電力需要を主として運転することにより最も高いエネルギー利用効率が得られる。

×（空気調和などの熱需要に追従できずに効率が落ちる）

熱負荷

熱負荷のメモはこちら。

正誤問題（H25,H27,H28）
人体負荷には、顕熱負荷と潜熱負荷がある。

〇

正誤問題（H23）
人体からの潜熱負荷は、室温にかかわらず一定である。

×（人体からの潜熱である発汗や呼吸は、室温によって変化する）

正誤問題（H28）
外気負荷では、一般に潜熱負荷を無視する。

×（外気負荷は顕熱負荷と潜熱負荷の両方があり、無視できない）

選択問題（H24）
建築物の熱負荷に関する次の組合せのうち、最も不適当なものはどれか。
1.壁からの熱伝達：顕熱負荷のみ
2.人体発熱：潜熱負荷のみ
3.窓からの日射：顕熱負荷のみ
4.窓からの自然換気：顕熱負荷と潜熱負荷
5.取入外気：顕熱負荷と潜熱負荷

2（人体の熱負荷は、顕熱負荷と潜熱負荷の両方がある）

選択問題（H26）
次の空調熱負荷のうち、潜熱負荷を含むものはどれか。
[装置蓄熱負荷、外気負荷、送風機による負荷、ポンプによる負荷、配管における負荷]

外気負荷

選択問題（H29）
次の空調負荷のうち、潜熱負荷を含むものはどれか。
[構造体負荷、ガラス面負荷、隙間風負荷、ダクトにおける負荷、ポンプによる負荷]

隙間風負荷

選択問題（2024）
次の空調熱負荷のうち、潜熱負荷を含む対象として、最も適当なものはどれか。
[照明からの発熱負荷、ガラス窓からの通過熱負荷、外気負荷、ダクト通過熱負荷、送風機による負荷]

外気負荷

選択問題（2022）
建築物の熱負荷に関する次の組合せのうち、最も適当なものはどれか。
1.壁体からの通過熱負荷：顕熱負荷
2.人体による室内発熱負荷：顕熱負荷
3.ガラス窓からの通過日射熱負荷：顕熱負荷と潜熱負荷
4.外気負荷：顕熱負荷
5.照明による室内発熱負荷：顕熱負荷と潜熱負荷

選択問題（H23）
建築物の空気調和設計における熱負荷の大小関係として、最も適当なものは次のうちどれか。
1.ゾーン負荷＞熱源負荷＞室内負荷
2.室内負荷＞熱源負荷＞装置負荷
3.熱源負荷＞装置負荷＞室内負荷
4.外気負荷＞装置負荷＞熱源負荷
5.装置負荷＞室内負荷＞熱源負荷

選択問題（H27）
建築物の空気調和設計における熱負荷の大小関係として、最も適当なものは次のうちどれか。
1.室内負荷＞空調機負荷＞熱源負荷
2.熱源負荷＞室内負荷＞空調機負荷
3.熱源負荷＞空調機負荷＞室内負荷
4.空調機負荷＞熱源負荷＞室内負荷
5.空調機負荷＞室内負荷＞熱源負荷

選択問題（2024）
建築物の空気調和設計における熱負荷の大小関係として、最も適当なものは次のうちどれか。(2024)
1.装置負荷＜熱源負荷＜室内負荷
2.室内負荷＜装置負荷＜熱源負荷
3.熱源負荷＜装置負荷＜室内負荷
4.室内負荷＜熱源負荷＜装置負荷
5.装置負荷＜室内負荷＜熱源負荷

選択問題（H23）
実効温度差は、日射の影響を考慮した値である。

〇

選択問題（H24）
熱負荷に関する用語として、最も不適当なものは次のうちどれか。
[TAC温度、実効温度差、標準日射熱取得、換気回数、理論空気量]

理論空気量（理論空気量は、完全燃焼に必要な最低の空気量のこと）

選択問題（H28）
熱負荷計算における負荷の種類とその設定条件の単位との組合せとして、最も不適当なものは次のうちどれか。
1.外気：L/(m³・s)
2.在室者：人/m²
3.照明：W/m²
4.隙間風：回/h
5.構造体：W/(m²・K)

1（L/(m²・s）

正誤問題（H26）
劇場客席は、特に取入外気量が多く、床面積当たりの空調熱負荷も大きい。

〇

正誤問題（H26）
病院病室は、床面積当たりの在室者数が少なく、空調熱負荷が小さい。

〇

熱源負荷

熱源負荷のメモはこちら。

正誤問題（H28）
装置蓄熱負荷は、熱源負荷に含まれる。

〇

空調機負荷（装置負荷）

空調機負荷（装置負荷）のメモはこちら。

正誤問題（H25）
外気負荷は、空調機負荷に含まれる。

〇

正誤問題（H27）
外気負荷は、室内負荷に含まれる。

×（空調機負荷）

正誤問題（H28）
送風機による負荷は、空調機負荷に含まれる。

〇

正誤問題（H23）
二酸化炭素濃度による最小外気量制御は、外気負荷を低減する方法である。

〇

正誤問題（H23）
換気による潜熱負荷の計算には、屋内外空気の絶対湿度差を用いる。

〇

室内負荷

室内負荷のメモはこちら。

選択問題（2019）
次の空調熱負荷のうち、室内負荷の構成要素に分類されないものはどれか。
[ガラス窓透過日射熱負荷、透湿熱負荷、外気負荷、間欠空調における蓄熱負荷、隙間風熱負荷]

外気負荷

正誤問題（H23）
窓ガラスを通過する顕熱負荷の計算には、遮蔽係数を用いる。

〇

正誤問題（H25）
間欠空調による蓄熱負荷は、室内負荷に含まれる。

〇

正誤問題（H26）
百貨店やスーパーマーケットの売場は、特に照明負荷が大きい。

〇

正誤問題（H27）
隙間風負荷は、外部風や煙突効果などに基づく漏気量に対応した熱負荷である。

〇

冷房負荷・暖房負荷

冷房負荷・暖房負荷のメモはこちら。

正誤問題（H25）
接地床の構造体負荷は、一般に暖房時には無視する。

×（接地床は、暖房時には熱損失なので無視できない）

正誤問題（H25,H27）
送風機による負荷は、一般に暖房時には無視する。

〇

正誤問題（H26）
最大暖房負荷の算定には、透過日射を含める。

×（日射は熱損失ではないので暖房時は無視する）

正誤問題（H26）
人体からの発熱量や器具からの発熱量は、暖房負荷計算では、安全側として算定しないことがある。

〇

正誤問題（H27）
空調系内のポンプによる負荷は、一般に暖房時には無視する。

〇

選択問題（H30）
次の熱負荷のうち、一般に暖房時に無視するものはどれか。
[外壁からの構造体負荷、ガラス面の熱通過負荷、送風機による負荷、隙間風負荷、配管による負荷]

送風機による負荷

正誤問題（H28）
接地床の構造体負荷は、一般に冷房時には無視する。

〇
